EMERGENCY - module de récupération de secours

EMERGENCY - module de récupération de secours

Module commandé du sol qui déclenche la sortie d'un parachute de secours. Système radio comprenant :

  • une interface de commande sécurisée ;
  • un module cylindrique autonome facilement intégrable sur un lanceur.

Purpose / Objectif

We want to develop a module to get more security for the recovery during the in flight test we could do. In case of emergency the module could actionated from the ground to deploy a rescue parachute.

L'objectif est de développer un module permettant d'améliorer la sécurité lors des tests en vol. En cas d'urgence, le module pourra être actionné du sol pour déployer un parachute.

Initial Specifications / Cahier des charges provisoire

  • Easy to integrate to a launcher as a cylindrical container;
  • Energy self-sufficient ; its command is split to the main in-board computer;
  • Deployment of a parachute [easy to change in order to fit to the launcher weight] when commanded;
  • It is a ground control system by radio communication; the security against mishandling is insured by a three-levels device: power / security key /push button;
  • Each parts must be linked to the launcher body;
  • No explosive system is allowed;
  • Radio transmission wave length & power must be chosen to comply with Europe & French laws;
  • The range of the system is to define ; minimum request is 700m on a free area.
  • Facilement intégrable à un lanceur, sous la forme d’un module cylindrique ;
  • Autonome en énergie et en commande du module de commande principal du lanceur ;
  • Ejection sur commande d’un parachute adapté à la masse du lanceur (càd : parachute modifiable au besoin facilement) ;
  • Le déclenchement se fait depuis le sol par système radio, avec les sécurités adéquates pour éviter un déclenchement involontaire : mise sous tension, clé d’armement, bouton poussoir de déclenchement ;
  • Toutes les pièces doivent rester solidaires du lanceur, par tout moyen adapté ;
  • Le système ne doit pas contenir de dispositif pyrotechnique ;
  • La fréquence radio doit respecter la réglementation européenne et française ;
  • La portée devra être documentée, avec la possibilité de seuils dont le premier devra être à minima de 700m, sans obstacle entre émetteur et récepteur.

First Draw / Dessin préliminaire

We use the technology developped in the main project 'Electric Stage Separator'. The module concept could take the shape of a container at the outside pressure & easy to assemble on a launcher.

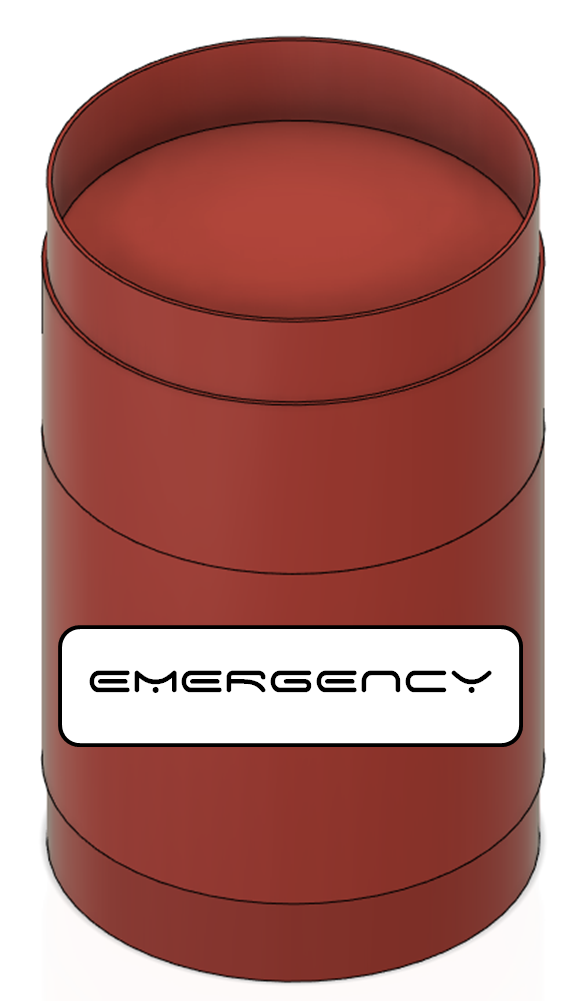

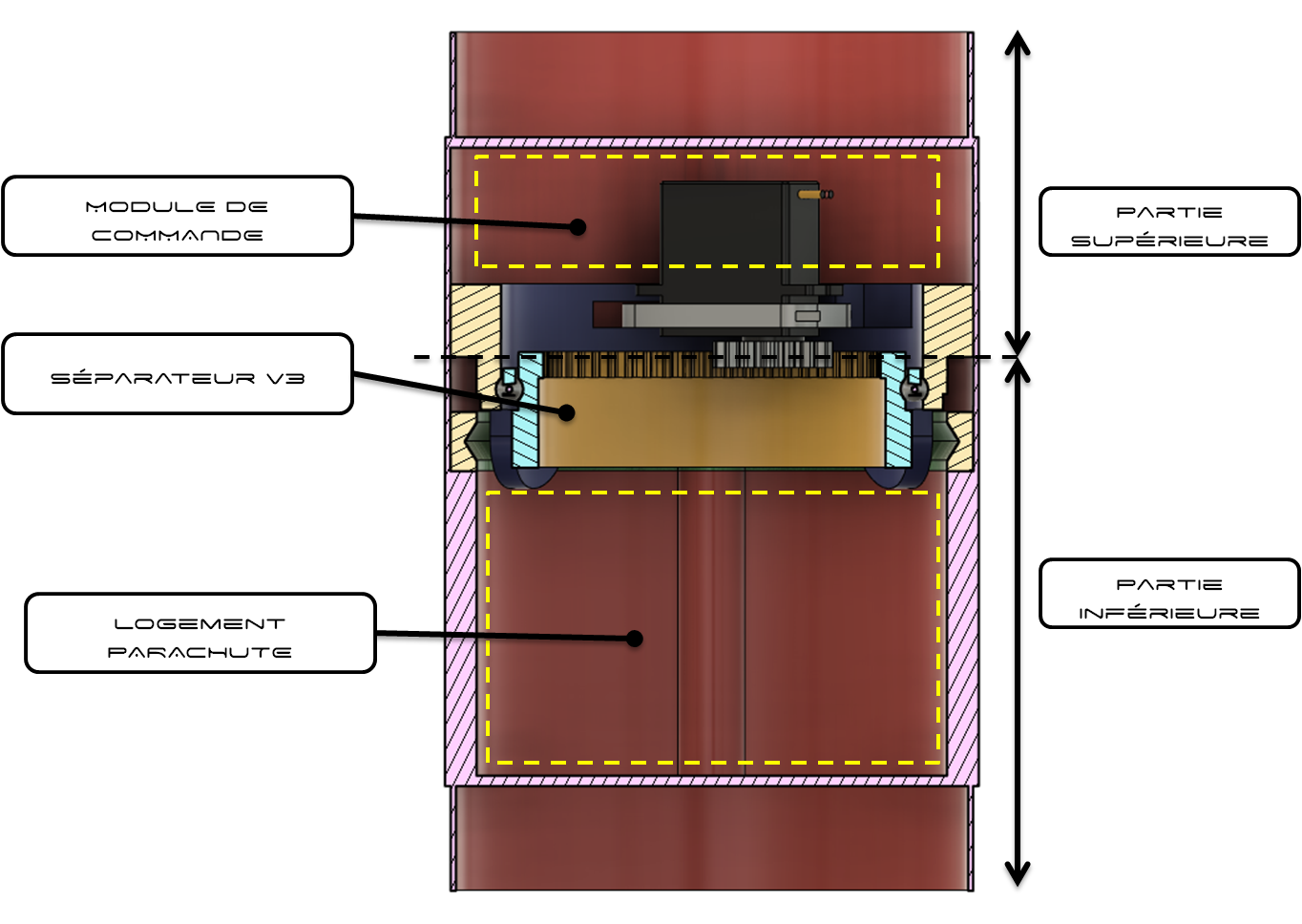

On utilise la brique développée dans le projet principal 'séparateur d'étage électrique'. La mise en module pourrait être un container fermé mis à la pression extérieure et emboitable sur un lanceur.EMERGENCY 1.png Inside the container we will find the main mecanism with a specific radio controller in the upper part. In At the bottom of the container will be the parachute casing.

A l'intérieur, on retrouve le mécanisme principal auquel on ajoute le module de commande radio dans la partie supérieure. En bas, on aurait le fuseau du parachute.

EMERGENCY 2.png

Roadmap

février 2020 : construction mécanique du proto

mars 2020 : électronique basée sur un APC220 et un ATMega328.

début avril 2020 : essais au sol et caractérisations de résistance à l’arrachement suivant Z.

fin avril 2020 : module « vitrine », peint en rayé rouge et blanc, avec notice de montage pour fusex de diam. 100.

February 2020 : making the mechanical parts

March 2020 : electronic card based on APC220 & ATMega328.

Begining of April 2020 : ground static test and z force resistance measure

End of April 2020 : Red & white striped module ready to assembly with the documentation
